IC-7800, IC-7700 und IC-7600, die Flaggschiffe von ICOM

Messen der HF-Eingangsspannungen und falsche Anzeige der S-Meter (August 2012)

Liebe Funkfreunde, wer hat sich nicht schon einmal nach dem technisch modernsten Transceivern von ICOM gesehnt und möchte eins sein eigen nennen können? Der IC-7800 ist natürlich auch schon in die Jahre gekommen, mit seinen vielen Funktionen und hervorragenden Audiowerten aber immer noch (fast) das beste Funkgerät, was ich in Händen gehabt habe. Gebraucht ist es erschwinglich geworden und wenn jemand die (T)Euro zur Verfügung hat, sollte man es sich ruhig gönnen......

Das Glück einigermaßen günstig an so ein Schätzchen zu kommen hatte ich vor wenigen Tagen. Ich war und bin begeistert von dem ruhigen Empfang, dem Skope, dem Screen mit den vielen Anzeigewerten, den vielen Filtermöglichkeiten und natürlich die tolle Modulation und Einstellmöglichkeiten beim Senden.

Was mich allerdings fürchterlich erschrocken hatte, war die fatal falsche S-Meter Anzeige. Ich konnte meinen Augen nicht trauen wie unruhig das S-Meter im Bereich von S1 bis S9 ausschlug. Über S9 wurde es ruhiger und auch die Werte waren nachvollziehbar.... Hmmmm?

Also einfach mal bei S9 die ATT -6 bis -18 dBm gedrückt und siehe da, das S-Meter ging von S9 auf S0 bei nur -18dB Dämpfung.

Von S9 bis S0 sind es aber 9 * -6dB also -54 dB!? Was ist da los?

Da ich mir vor längerer Zeit ein sehr genauen HF-Generator zum Überprüfen von S-Metern gebaut hatte und diesen auch auf meinen Internetseiten vorstelle, war es an der Zeit, das S-Meter vom IC-7800 mal zu überprüfen. Es hat mich fast vom Stuhl geworfen, als ich diese extreme Abweichung gemessen/gesehen habe. Bei 3,15 uV (entspricht S5) fing das S-Meter zum ersten Mal an sich zu regen - einfach toll! Dann in kleinsten dB Schritten von S0 nach S9, insgesamt halt nur 18dB. Also absolut unbrauchbar als Messgerät........

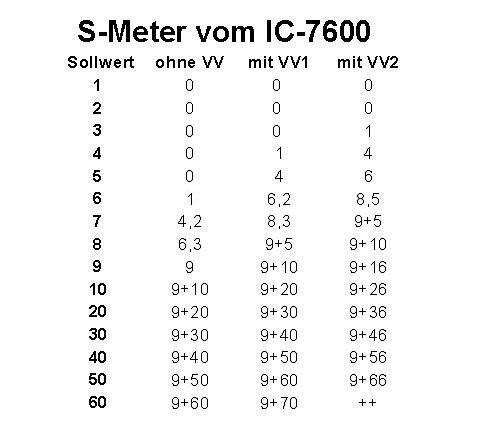

Neueste Messungem vom 10. 10. 2015 ergaben folgende Tabelle für das S-Meter vom IC-7600

Daraufhin habe ich am nächsten Tag den Service von ICOM angerufen und mich mit dem Verantwortlichen Service-Mitarbeiter eine gute Stunde unterhalten. Dabei kam heraus, dass dieses Thema wohl bekannt sei und ICOM Japan auf einige Anfragen zur Richtigstellung garnicht erst reagiert hatte!

Ein guter Funkfreund von mir hat den IC-7700. Als er von den extremen falschen S-Meteranzeigen hörte, hatte er auch nachgemessen und siehe da, DIE GLEICHE FALSCHE MESSANZEIGE.

In unserem Klub betreiben wir einen IC-7600 und am letzten Treffen habe ich auch dieses Funkgerät mal getestet mit dem Ergebnis, dass erst ab S7 (12,56 uV) das S-Meter anfängt sich zu bewegen. Das ist doch wohl unglaublich, oder?

Für mich ist das S-Meter ein Messgerät, mit dem ich einem Gesprächspartner auf dem Funkband einen recht genauen Wert seiner Aussendung und Veränderungen in der Antenne oder Verstärkung, die sich ja in der Anzeige des S-Meter sofort bemerkbar macht, mitteilen möchte und nicht folgendes passiert, dass sich bei einer S-Meteranzeige von S3 bei Leistungsvervierfachung das S-Meter auf S9 verändert und dieses dann sogar von der Gegenstation ohne Überlegung mitgeteilt wird........ Leider passiert das sehr oft!

Ich habe mich nun der weltweiten ICOM Group (Yahoo Forum IC-7800) angeschlossen und auch einen offenen Brief an ICOM geschrieben, welcher nach Japan weitergeleitet werden soll.

Hier könnt ihr mal nachlesen, was ich an ICOM geschrieben habe.       ICOM IC-7800.PDF

Jeder sollte seinen Transceiver von Zeit zu Zeit mal testen, wie genau oder ungenau die S-Meteranzeige ist........ Einfach über die ATT Zuschaltung bei S9. Eine S-Stufe = 6dB Änderung - also etwa die halbe bzw. doppelte HF-Eingangsspannung. Sollten die Werte abweichen, dann einfach eine Vergleichstabelle anfertigen, um richtige Aussagen machen zu können. Das geht natürlich nur, wenn das S-Meter nicht unterdrückt wird, wie hier in Fall der ICOM Geräte.

NEWS NEWS NEWS 30. 08.2012

ACHTUNG: Eine einfache Lösung für falsch anzeigende  S-Meter.

So traurig auch die Tatsache ist mit der Fa. ICOM, die technisch versierte Funkamateure verschaukelt durch die falschen S-Meterdaten, gibt es doch einen kleinen Wermutstropfen. Das Programm "S Meter Lite" vom W8WWV erlaubt eine Korrektur der S-Meterdaten von S3 bis zum maximalen Wert ( im Internet danach suchen).

Das neue S-Meter wird auf einem PC oder Notebook angezeigt. Dazu muss man am Transceiver die S-Meterwerte verstärken (Pre AMP einschalten etwa 10dBm). Die nun zuviel angezeigte S-Meterspannung wird über die RS-232 Schnittstelle vom Icomgerät herausgeführt (ab IC-756 Pro) und kann dann auf dem S-Meter im PC so justiert werden, dass S3 - S9+60 richtig angezeigt werden. Das "Neue S-Meter" hat noch weitere interessante Messwertdarstellungen....

Bei meiner Anlage funktioniert es gut. Die Justage wird mittels ATT und einem Signal (ohne Pre Amp) von S9 (50uV), welches man sich auf der KW sucht, eingestellt. So kann man S9, S8, S7 und S6 auf dem neuen S-Meter verankern. Pre Amp einschalten. Nun stellt man mit dem "neuen S-Meter" am PC  S6 ein und am TRX ATT -6 -12 -18 drücken. Das S-Meter am TRX geht dann bis S1 zurück aber unser "neues S-Meter" am PC wir auf S5/S4/S3 eingestellt. Die gleiche Prozedur dann mit S3 bis S0. So stimmt das S-Meter schon mal von S3 bis S9. Die restlichen Werte von S3 zu S1 sind natürlich unrichtig.

Die Werte am TRX über S9 (ohne Pre Amp) sind halbwegs ok und können 1:1 erst einmal an unserem S Meter Lite übernommen werden. Da wir aber den TRX nun mit dem VV betreiben, müssen die neuen Werte angepasst werden.

Also 9+10 ohne VV genau einstellen, dann den Pre AMP einschalten und die Daten an das neue S-Meter übertragen. So auch 9+20 bis 9+60 justieren. Die Spannung von 9+60 (50mV) holt man sich von einem starken Ortssender oder stellt einen anderen Sender neben dem zu justierenden TRX.

Nun mal die neuen S-Meterdaten auf den anderen Frequenzen vergleichen. Mit diesen Werten "kann man leben".

73 de DL7AHW

Arthur
